¿Cómo se compara la resistencia a las vibraciones sísmicas o mecánicas de una tubería resistente al desgaste con anillo cerámico con la de una tubería integral revestida de cerámica (sin anillos segmentados)?

Cuando se trata de resistencia a vibraciones sísmicas y mecánicas, La tubería integral revestida de cerámica supera tubo resistente al desgaste de anillo cerámico en la mayoría de los escenarios de carga dinámica. El diseño de anillo segmentado de la tubería resistente al desgaste con anillo cerámico introduce uniones entre anillos que se convierten en puntos de concentración de tensión bajo cargas oscilantes o de impacto, mientras que un revestimiento cerámico continuo distribuye la energía de vibración de manera más uniforme a través del cuerpo de la tubería. Sin embargo, la tubería resistente al desgaste con anillo cerámico aún ofrece una tolerancia a la vibración aceptable en entornos de frecuencia baja a moderada y sigue siendo la opción más práctica y rentable para muchas aplicaciones industriales.

Comprender la diferencia estructural

La principal distinción entre estos dos tipos de tuberías radica en cómo se construye la capa cerámica dentro de la carcasa de acero.

Tubo resistente al desgaste con anillo cerámico. se ensambla insertando anillos cerámicos de alúmina presinterizados (generalmente 92%–95% Al₂O₃) en una carcasa de acero. Los anillos están dispuestos secuencialmente a lo largo de la tubería, con pequeños espacios o uniones adhesivas entre cada segmento. Este enfoque modular permite una fabricación y un reemplazo más sencillos, pero crea interfaces mecánicas discretas en todo el revestimiento.

Tubería integral revestida de cerámica , por el contrario, se produce mediante una síntesis autopropagante a alta temperatura (SHS) o un proceso de fundición centrífuga, que fusiona una capa cerámica continua, generalmente Al₂O₃, directamente sobre la pared interior de acero. No hay juntas, segmentos ni capas adhesivas. La cerámica y el acero se unen a nivel metalúrgico, produciendo una estructura compuesta monolítica.

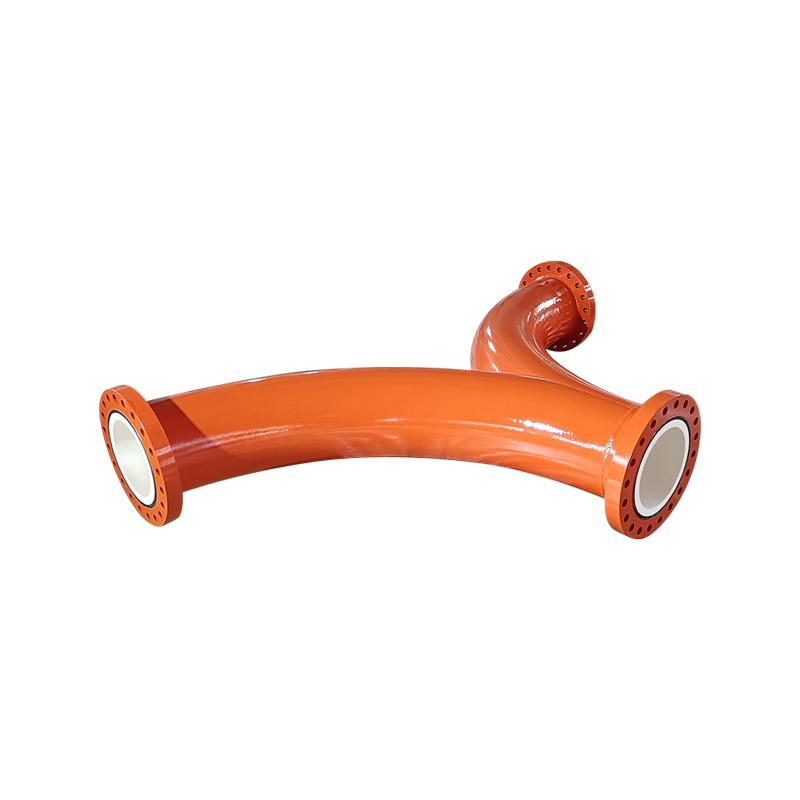

tubo resistente al desgaste de anillo cerámico

Cómo afectan las cargas de vibración a cada tipo de tubería

Tubo resistente al desgaste con anillo cerámico bajo vibración

En las tuberías resistentes al desgaste de anillos cerámicos, la vibración mecánica (ya sea proveniente de bombas, compresores, eventos sísmicos o movimientos estructurales) aplica tensión cíclica en cada junta entre anillos. Con el tiempo, esto puede causar:

• Microfisuras en los bordes del anillo debido a cargas repetidas de tracción y corte
• Fatiga de la unión adhesiva entre el anillo cerámico y la carcasa de acero.
• Desplazamiento o aflojamiento del anillo, especialmente en instalaciones horizontales.
• Desgaste acelerado en los espacios de unión expuestos cuando pasa un medio abrasivo

Los datos de campo de los sistemas de lodos de minería muestran que las tuberías resistentes al desgaste con anillos cerámicos instaladas cerca de puntos de descarga de bombas de alta vibración generalmente requieren inspección cada 6 a 12 meses para comprobar si hay aflojamiento de los anillos, en comparación con los 18 a 24 meses que tardan las tuberías instaladas en secciones más tranquilas del mismo circuito.

Tubería integral revestida de cerámica bajo vibración

La superficie interior continua y sin juntas de la tubería integral revestida de cerámica proporciona una resistencia significativamente mejor a las fallas inducidas por vibraciones. Debido a que la capa cerámica está fusionada metalúrgicamente con el acero, no existen interfaces de unión a la fatiga. La energía de vibración se absorbe y disipa a través de la pared compuesta de acero y cerámica como un sistema unificado.

En aplicaciones de zonas sísmicas, como tuberías en regiones mineras de Chile o Perú clasificadas para actividad sísmica de Zona 3-4, las tuberías integrales con revestimiento cerámico han demostrado menos del 2% de tasa de falla del revestimiento durante períodos de servicio de 5 años, en comparación con las tasas de desplazamiento de anillos reportadas de 8 a 15 % para diseños de anillos segmentados en entornos similares.

Comparación directa: métricas clave de rendimiento

Factores críticos de instalación que influyen en el rendimiento de la vibración

La brecha entre los dos tipos de tubería se reduce significativamente cuando la tubería resistente al desgaste con anillo cerámico se instala y soporta correctamente. Varias variables de instalación afectan directamente qué tan bien el diseño del anillo segmentado maneja cargas dinámicas:

• Espaciado de soporte: La reducción de los intervalos de soporte de tuberías de 3 a 4 m estándar a 1,5 a 2 m en zonas propensas a vibraciones reduce considerablemente la tensión de flexión en las juntas anulares.
• Selección de adhesivo: Los adhesivos epóxicos de alto módulo (dureza Shore D ≥80) utilizados entre los anillos y la carcasa mejoran la vida útil de la fatiga de la unión en comparación con los adhesivos de construcción estándar.
• Acoplamientos flexibles: La instalación de conectores flexibles que amortiguan las vibraciones en las boquillas de descarga de la bomba reduce la amplitud de la vibración transmitida a la tubería resistente al desgaste del anillo cerámico hasta en un 60%.
• Gestión de espacios entre anillos: Mantener espacios entre anillos constantes de ≤0,5 mm durante el montaje evita que las partículas abrasivas se acuñen en las juntas y generen tensiones secundarias.

Con estas medidas implementadas, se han implementado con éxito tuberías resistentes al desgaste con anillos cerámicos cerca de cribas vibratorias y molinos de bolas en plantas concentradoras, entornos que de otro modo favorecerían soluciones de revestimiento integral.

Cuándo elegir cada tipo de tubería

Elija tubería resistente al desgaste con anillo cerámico cuando:

• El sitio de instalación tiene niveles de vibración bajos a moderados (por ejemplo, líneas de transporte alimentadas por gravedad, tuberías de almacenamiento de relaves).
• Las limitaciones presupuestarias hacen que la ventaja de costes del 20-40 % de las tuberías resistentes al desgaste con anillo cerámico sea decisiva
• La capacidad de reemplazo de anillos en sitio es importante para minimizar el tiempo de inactividad
• El gasoducto se encuentra en una zona sísmica baja (Zona 1 o 2) sin carga dinámica significativa.

Elija tubería integral revestida de cerámica cuando:

• La tubería está instalada cerca de bombas, compresores, cribas vibratorias u otras fuentes de vibración de alta frecuencia.
• El proyecto está ubicado en una región sísmicamente activa (Zona 3 o superior)
• Se requieren largos intervalos de servicio con acceso mínimo para mantenimiento.
• El medio transportado contiene abrasivos finos (<1 mm) que podrían penetrar los espacios entre anillos en un diseño segmentado.

Ejemplo de aplicación del mundo real

Una concentradora de cobre en Xinjiang, China, que ejecuta una línea de lodo de 200 mm de diámetro con una concentración de sólidos del 35%, evaluó ambos tipos de tubería para un tramo de 480 metros que pasó por una estación de bombeo. La sección dentro de los 20 metros de las bridas de la bomba estaba equipada con tubería integral revestida de cerámica , clasificado para la zona de alta vibración. Los 460 metros restantes utilizados tubo resistente al desgaste de anillo cerámico para controlar los costos.

Después de 36 meses de operación continua, la sección cerámica integral no mostró fallas en el revestimiento. La sección del anillo cerámico registrada. tres casos de aflojamiento del anillo , todo dentro de un radio de 5 metros del acoplamiento de transición, lo que confirma que la transmisión de vibraciones residuales, incluso después de la instalación de juntas flexibles, puede afectar los anillos más cercanos del diseño segmentado.

Los ingenieros de tuberías recomiendan cada vez más este enfoque híbrido, que utiliza tuberías integrales revestidas de cerámica en zonas dinámicas y tuberías resistentes al desgaste con anillos cerámicos en secciones estables, como una estrategia de diseño práctica y económicamente sólida.

La tubería integral revestida de cerámica tiene una clara ventaja estructural sobre la tubería resistente al desgaste con anillo cerámico en ambientes de alta vibración y sísmicamente activos, debido a su construcción monolítica sin juntas. Sin embargo, las tuberías resistentes al desgaste con anillos cerámicos siguen siendo una solución altamente viable en la mayoría de las aplicaciones de desgaste industrial donde la vibración es moderada y controlable. La decisión de ingeniería más inteligente no siempre es elegir exclusivamente uno sobre el otro, sino implementar cada uno donde sus características estructurales se adapten mejor a las condiciones de operación.
