¿Cómo se mantiene la resistencia al impacto de la tubería resistente al desgaste con anillo cerámico frente a la tubería de piedra fundida o la tubería compuesta bimetálica al manipular lodos de alta velocidad y partículas grandes?

Al manipular lodos de alta velocidad y partículas grandes, La tubería compuesta bimetálica lidera la resistencia al impacto, seguida por la tubería de piedra fundida, con tubo resistente al desgaste de anillo cerámico ocupando el tercer lugar en tolerancia pura al impacto . Sin embargo, esta clasificación no hace que las tuberías resistentes al desgaste con anillos cerámicos sean una mala elección: su resistencia superior a la abrasión a menudo compensa su menor tenacidad al impacto en muchas aplicaciones de lodos del mundo real. La selección correcta depende en gran medida de la distribución del tamaño de las partículas, la velocidad del flujo y la proporción relativa de desgaste abrasivo versus carga de impacto en la tubería específica.

Por qué es importante la resistencia al impacto en los sistemas de lodos de partículas grandes

Los lodos de partículas grandes, definidos en términos generales como lodos que contienen partículas sólidas que superan los 10 mm de diámetro, generan un mecanismo de desgaste cualitativamente diferente en comparación con los lodos de partículas finas. A velocidades de flujo superiores a 3–5 m/s, las partículas de este tamaño generan impactos repetidos de alta energía contra la pared de la tubería, particularmente en curvas, reductores y uniones en T. Cada evento de impacto transfiere energía cinética directamente al material del revestimiento, creando concentraciones de tensión localizadas que pueden fracturar los revestimientos frágiles incluso antes de que el desgaste abrasivo se convierta en el modo de falla dominante.

En una planta de preparación de carbón que maneja partículas de carbón crudo de hasta 50 mm a 4 m/s, por ejemplo, el revestimiento de la tubería en el primer codo aguas abajo puede absorber miles de eventos de impacto discretos por hora . En estas condiciones, la tenacidad a la fractura (K₁c) y la ductilidad de un material se vuelven tan importantes como su índice de dureza. Este es el entorno operativo donde las diferencias entre las tuberías resistentes al desgaste con anillos cerámicos, las tuberías de piedra fundida y las tuberías compuestas bimetálicas se vuelven más importantes.

Perfil de resistencia al impacto de tubería resistente al desgaste con anillo cerámico

Las tuberías resistentes al desgaste con anillos cerámicos utilizan anillos cerámicos con alto contenido de alúmina (normalmente 92%–95% Al₂O₃) como revestimiento interior. La cerámica de alúmina es un material inherentemente frágil con una tenacidad a la fractura de aproximadamente 3–5 MPa·m½ — significativamente más bajo que los metales o los materiales compuestos. Bajo el impacto de una sola partícula grande, un anillo cerámico puede desarrollar microfisuras radiales y, en casos severos, un anillo puede romperse localmente si la energía del impacto excede el umbral de fractura del material.

El diseño de anillo segmentado proporciona un beneficio indirecto: un anillo agrietado o roto se puede reemplazar individualmente sin desechar toda la sección de tubería. Sin embargo, un anillo fracturado que no se detecta rápidamente expone la carcasa de acero al contacto directo con la lechada, lo que acelera la degradación general de la tubería.

La tubería resistente al desgaste con anillo cerámico funciona mejor cuando el tamaño de las partículas es por debajo de 20 mm y la velocidad se mantiene por debajo de 4 m/s. Más allá de estos umbrales, el agrietamiento de los anillos inducido por el impacto se convierte en un modo de falla estadísticamente significativo en lugar de una excepción.

Perfil de resistencia al impacto de tubería de piedra fundida

La tubería de piedra fundida, también llamada tubería de fundición de basalto o tubería de fundición de diabasa, se fabrica fundiendo roca volcánica y moldeándola en forma de tubería, luego recociéndola para aliviar la tensión interna. El material resultante tiene una dureza Mohs de 7-8 y una tenacidad a la fractura en el rango de 1,5–3 MPa·m½ , que en realidad es más bajo que el de la cerámica de alúmina en la mayoría de los grados.

A pesar de esto, la tubería de piedra fundida soporta razonablemente bien los impactos moderados en la práctica porque su revestimiento es monolítico: no hay juntas entre segmentos que actúen como sitios de iniciación de grietas. Una carga de impacto distribuida se extiende a lo largo de un área continua más grande en lugar de concentrarse en el borde de una articulación. Sin embargo, la tubería de piedra fundida es Altamente vulnerable al choque térmico y a impactos puntuales de partículas angulares. . Una sola roca angular grande que golpee un codo de piedra fundida a 5 m/s puede producir una grieta en el revestimiento, particularmente en ambientes operativos fríos donde aumenta la fragilidad.

Las tuberías de piedra fundida se utilizan de forma más fiable para transportar lodos abrasivos finos a medios (partículas de menos de 30 mm, morfología redondeada) a velocidades moderadas de 2 a 4 m/s. Se utiliza ampliamente en las industrias química, minera y energética para el transporte de cenizas y relaves donde se controla el tamaño de las partículas.

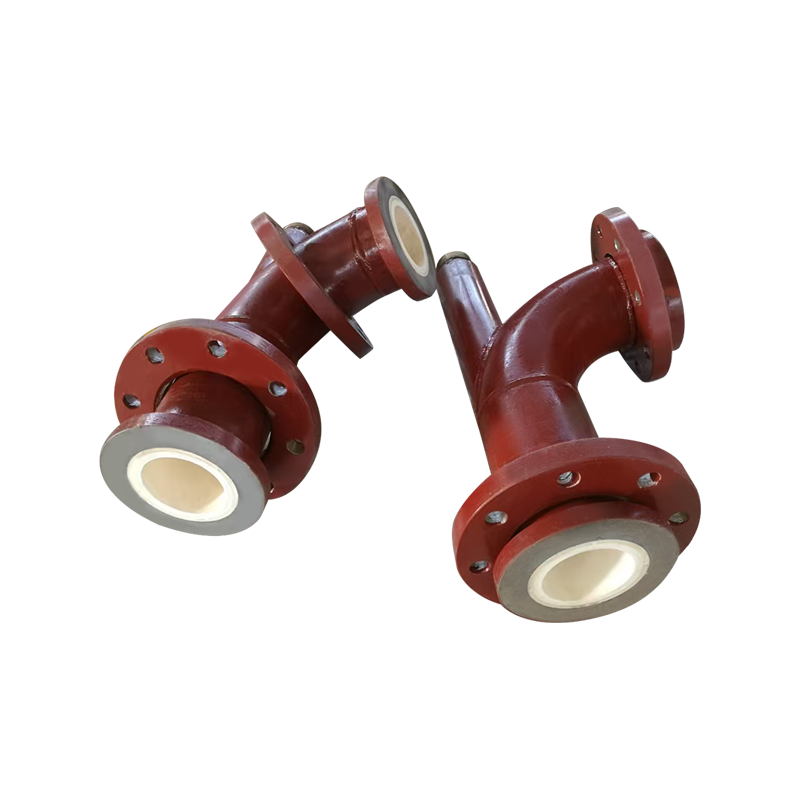

tubo resistente al desgaste de anillo cerámico

Perfil de resistencia al impacto de tubería compuesta bimetálica

La tubería compuesta bimetálica consiste en una carcasa exterior de acero al carbono o acero aleado con un revestimiento interior de hierro fundido blanco con alto contenido de cromo (generalmente entre 26 y 28 % de contenido de Cr) u otra aleación resistente al desgaste, unida mediante fundición centrífuga o coextrusión. El revestimiento interior alcanza una dureza de CDH 58–65 , mientras que la capa exterior de acero conserva una dureza y ductilidad sustanciales.

Esta arquitectura de doble capa está diseñada específicamente para soportar la abrasión y el impacto combinados. La dura superficie interior resiste el desgaste abrasivo, mientras que el resistente acero exterior absorbe y disipa la energía del impacto antes de que pueda propagarse como una fractura. La tenacidad a la fractura del sistema compuesto supera efectivamente 20–30 MPa·m½ cuando se mide a nivel estructural, un orden de magnitud mejor que los revestimientos cerámicos o de piedra fundida.

En aplicaciones de partículas grandes, como el transporte de concentrado de mineral de hierro (partículas de hasta 80 mm, velocidades de 5 a 7 m/s), las tuberías compuestas bimetálicas superan consistentemente a las alternativas, con vidas útiles reportadas de 3 a 5 años en condiciones que destruirían un anillo cerámico o una tubería de piedra fundida en un plazo de 12 a 18 meses.

Comparación directa entre parámetros clave de impacto

Donde la tubería resistente al desgaste con anillo cerámico aún gana

A pesar de su menor tenacidad al impacto, la tubería resistente al desgaste con anillo cerámico mantiene importantes ventajas que la mantienen competitiva en muchos sistemas de lodos:

• Resistencia superior a la abrasión de partículas finas: Cuando la lechada contiene una mezcla de partículas grandes y finos abrasivos (por ejemplo, arena de sílice de menos de 1 mm), la alta dureza de la cerámica de alúmina (HV 1000-1200) supera al hierro con alto contenido de cromo en la resistencia al desgaste por microcorte de partículas finas.
• Menor peso: La tubería resistente al desgaste con anillo cerámico es aproximadamente entre un 30% y un 40% más liviana que la tubería compuesta bimetálica equivalente, lo que reduce los costos de soporte estructural y simplifica la instalación en recorridos aéreos.
• Neutralidad de la corrosión: En lodos ácidos o alcalinos (pH <4 o >10), la cerámica de alúmina es químicamente inerte, mientras que el hierro con alto contenido de cromo en tuberías bimetálicas puede sufrir una sinergia acelerada de corrosión y desgaste.
• Reparabilidad modular: Los anillos individuales se pueden intercambiar en el campo, lo que hace que las tuberías resistentes al desgaste con anillos cerámicos sean más fáciles de mantener en ubicaciones remotas donde la logística de reemplazo de la sección completa de la tubería es costosa.

Guía de selección basada en aplicaciones

Seleccionar el tipo de tubería correcto requiere hacer coincidir las propiedades del material con el perfil de lodo específico. La siguiente guía cubre los escenarios más comunes de lodos de partículas grandes:

Escenario 1: mineral de hierro o carbón con partículas de 30 a 80 mm a 5 m/s

Este es un entorno de alto impacto y alta velocidad. La tubería compuesta bimetálica es la opción clara. Tanto las tuberías resistentes al desgaste de anillos cerámicos como las tuberías de piedra fundida enfrentarían tasas de fractura inaceptables de anillos o revestimientos durante el primer año de operación.

Escenario 2: Relaves de fosfato o cobre con partículas de 5 a 20 mm a 3 a 4 m/s

Este es un ambiente de impacto moderado y velocidad moderada con un contenido abrasivo significativo. La tubería resistente al desgaste con anillo cerámico es muy adecuada para tramos de tubería recta, mientras que se debe usar tubería compuesta bimetálica en codos y uniones donde se concentra el impacto.

Escenario 3: cenizas volantes o lodo de arena fina con partículas inferiores a 5 mm a 2–3 m/s

Se trata de un entorno de bajo impacto y en el que predomina la abrasión. Tanto la tubería de piedra fundida como la tubería resistente al desgaste con anillo cerámico funcionan bien , con piedra fundida que ofrece una ventaja de costos y tubería resistente al desgaste con anillo cerámico que ofrece una vida útil más larga ante la abrasión en lodos altamente silíceos.

Ningún tipo de tubería es universalmente óptimo. Para sistemas de lodos de alta velocidad y partículas grandes, la estrategia más rentable y confiable es una diseño de tubería híbrida : tubería compuesta bimetálica en zonas de alto impacto (codos, reductores, boquillas de descarga de bombas) y tubería resistente al desgaste con anillo cerámico en tramos rectos de bajo impacto donde domina el desgaste abrasivo fino. Las tuberías de piedra fundida funcionan mejor en sistemas con presupuesto limitado que manejan partículas redondeadas de tamaño mediano a velocidades controladas. Diseñar la tubería correcta en la ubicación correcta, en lugar de estandarizarla en un solo tipo, ofrece consistentemente el mejor resultado de costo del ciclo de vida en las tres categorías de materiales.
