¿Qué tamaño de partícula, velocidad de la lechada y rangos de concentración de sólidos puede manejar de manera confiable la tubería resistente al desgaste con anillo cerámico sin desgaste excesivo o riesgo de falla del revestimiento?

Capacidad de tamaño de partículas

el Tubo resistente al desgaste con anillo de cerámica está diseñado para manejar sólidos abrasivos finos a gruesos con alta resistencia al desgaste por deslizamiento y impacto. En la mayoría de los sistemas de transporte neumático y de lodos, estas tuberías procesan de manera confiable tamaños de partículas de finos submicrónicos de hasta aproximadamente 10 a 25 mm sin degradación acelerada de la superficie, siempre que el régimen de flujo sea estable y se controle la energía del impacto. Las partículas finas y medianas causan principalmente abrasión por deslizamiento, que los anillos cerámicos avanzados de alúmina o circonio resisten extremadamente bien debido a su alta dureza (normalmente 85–90 HRun). Las partículas más gruesas introducen impactos y cargas puntuales, especialmente en curvas o transiciones. Si bien la cerámica en sí resiste la abrasión, el impacto excesivo de partículas angulares o de gran tamaño puede provocar microfisuras o desconchones localizados si las velocidades son altas. En comparación con los tubos revestidos de caucho o de acero endurecido, el tubo resistente al desgaste con anillo cerámico mantiene la estabilidad dimensional y la resistencia al desgaste en un rango más amplio de tamaños de partículas, pero debe especificarse adecuadamente en cuanto a geometría, angularidad y ángulos de impacto de las partículas para evitar daños mecánicos en lugar de degradación provocada por el desgaste.

Rango de velocidad de la pulpa

un Tubo resistente al desgaste con anillo de cerámica es particularmente adecuado para velocidades de lodo medias a altas , donde las tuberías metálicas convencionales experimentan una rápida erosión. En la mayoría de las aplicaciones industriales, se logra un funcionamiento confiable en 2 a 6 m/s en el transporte de lodos y en algunos sistemas bien diseñados, las velocidades de hasta 8-10 m/s puede mantenerse sin un desgaste excesivo del revestimiento. A velocidades más bajas, puede ocurrir sedimentación y abrasión localizada, mientras que a velocidades excesivamente altas, las fuerzas de impacto en codos, reductores y puntos de entrada pueden exceder los límites de tenacidad a la fractura del material cerámico o del sistema de unión entre los anillos y el sustrato de acero. La ventaja clave de la construcción de anillos cerámicos es que distribuye el desgaste uniformemente alrededor de la circunferencia mientras mantiene un perfil interno suave, lo que reduce los remolinos turbulentos que aceleran la erosión. En comparación con los revestimientos de caucho o polímero, los sistemas cerámicos mantienen la integridad estructural a velocidades mucho más altas, pero el diseño hidráulico correcto es esencial para evitar cargas de choque mecánico que podrían causar grietas en lugar de desgaste gradual.

Tubo resistente al desgaste con anillo cerámico.

Tolerancia a la concentración de sólidos

un Tubo resistente al desgaste con anillo de cerámica funciona de manera confiable en una amplia gama de concentraciones de lodo, generalmente desde 10% hasta 60-70% en peso , dependiendo de la distribución del tamaño de las partículas y la viscosidad del fluido portador. En concentraciones bajas a moderadas, el desgaste está dominado por la interacción entre las partículas y las paredes, a la que las cerámicas resisten extremadamente bien. En concentraciones altas, las interacciones entre partículas aumentan, lo que genera una mayor densidad aparente, mayores fuerzas normales en la pared de la tubería y una mayor energía abrasiva por unidad de área. A diferencia de los revestimientos de caucho, que pueden deformarse o rasgarse bajo cargas pesadas, y las tuberías de acero, que se erosionan rápidamente bajo un flujo de lodo denso, los anillos cerámicos mantienen su dureza y estabilidad dimensional incluso con cargas elevadas de sólidos. Sin embargo, concentraciones extremadamente altas combinadas con tamaños de partículas grandes y velocidades altas pueden generar fuerzas de impacto que desafían la resistencia a la fractura de la cerámica en lugar de la resistencia al desgaste. Por esta razón, los diseñadores de sistemas suelen especificar tuberías revestidas de cerámica cuando se requiere transporte de alta concentración, pero con velocidades controladas y transiciones de flujo adecuadas para minimizar el daño por impacto.

Consideraciones de ingeniería para la integridad del revestimiento

el long-term reliability of a Tubo resistente al desgaste con anillo de cerámica depende no sólo de las propiedades del material sino también de Diseño mecánico y calidad de instalación. . La unión adecuada de los anillos, ya sea mediante epoxi de alta resistencia, capas intermedias de caucho vulcanizado o bloqueo mecánico, garantiza que los segmentos cerámicos permanezcan fijados de forma segura bajo fuerzas hidráulicas y vibraciones. Los cambios bruscos de dirección del flujo, uniones mal alineadas o soldaduras inadecuadas cerca de secciones revestidas pueden introducir tensiones localizadas que exceden los límites de fractura cerámica incluso cuando las tasas de desgaste son bajas. Cuando se diseñan, instalan y operan correctamente dentro de los parámetros especificados de velocidad e impacto de partículas, los sistemas de anillos cerámicos superan consistentemente a las tuberías metálicas, revestidas de caucho y de polímero en servicio abrasivo, ofreciendo una vida útil dramáticamente extendida con una degradación mínima del revestimiento.

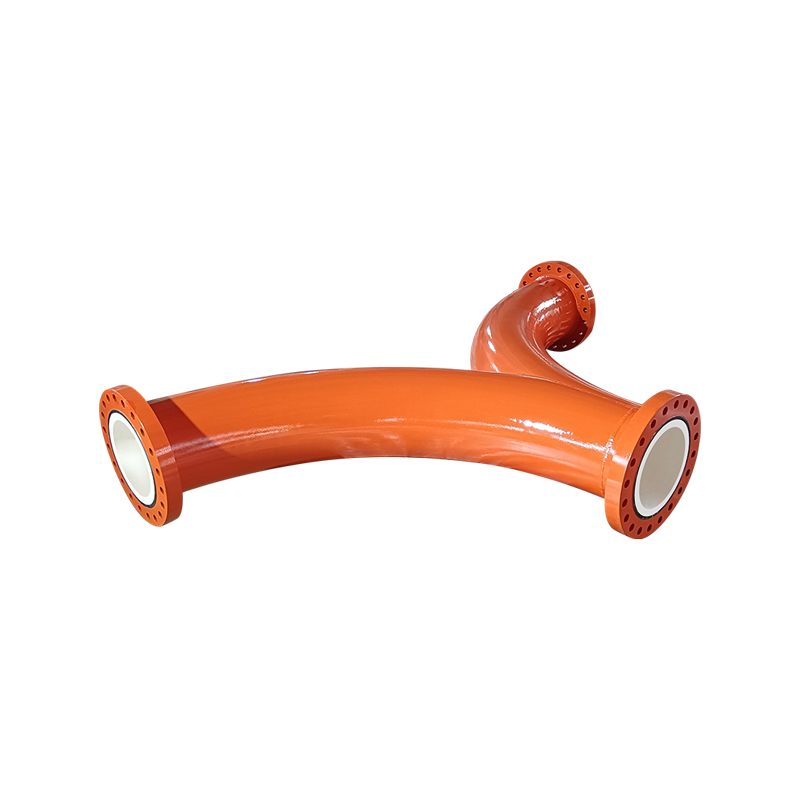

Tubo resistente al desgaste con anillo cerámico.

Entorno operativo típico (indicativo)

• Tamaño de partícula: Desde polvos finos hasta sólidos gruesos de ~10 a 25 mm (los tamaños más grandes requieren un diseño con control de impacto)

• Velocidad de la lechada: ~2–6 m/s (hasta ~8–10 m/s con geometría de flujo optimizada)

• Concentración de Sólidos: ~10–60% en peso (más alto posible con velocidad y tamaño de partícula controlados)
