¿Cuáles son las funciones principales de las juntas de expansión de fuelle metálico y cómo contribuyen al rendimiento general de un sistema de tuberías?

Compensación de expansión térmica

En los sistemas de tuberías, las fluctuaciones de temperatura, ya sea debido a cambios estacionales, al funcionamiento del sistema o a factoes ambientales, inevitablemente causan que las tuberías y sus componentes se expyan y contraigan. Estas expansiones y contracciones ejercen una tensión significativa en el sistema de tuberías, lo que podría provocar fugas, rupturas u otras formas de falla. Juntas de dilatación de fuelle metálico están diseñados específicamente para adaptarse a estos movimientos térmicos proporcionyo la flexibilidad necesaria para absorber los cambios dimensionales causados por el calor. Al ofrecer expansión y contracción controladas, estas juntas protegen el sistema de tuberías de daño inducido por el estrés y preservar su integridad estructural . Esta capacidad es crucial para los sistemas que trabajan con fluidos a alta temperatura, como los de tuberías de vapor , centrales térmicas , calderas , o intercambiadores de calor , donde las variaciones de temperatura son frecuentes y significativas. Sin juntas de expansión, los ciclos repetidos de expansión y contracción resultarían en fallas mecánicas, reducción de la eficiencia del sistema y reparaciones potencialmente costosas.

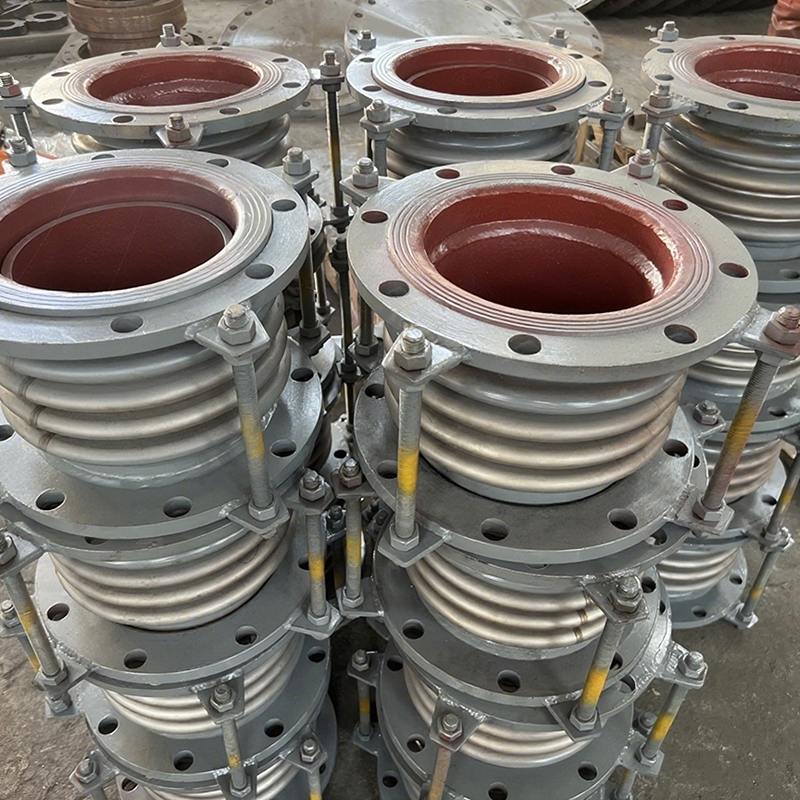

Compensador metálico

Absorción de vibraciones y golpes.

Los sistemas mecánicos, especialmente aquellos que involucran bombas, compresores o turbinas, a menudo están sujetos a vibraciones o cargas de choque que se originan en el funcionamiento de la maquinaria. Estas fuerzas pueden crear una tensión significativa en el sistema de tuberías y sus componentes, lo que lleva a fatiga y degradación de materiales con el tiempo. Juntas de dilatación de fuelle metálico desempeñan un papel fundamental en la mitigación de los efectos de estas vibraciones y choques al actuar como amortiguadores de vibraciones . Absorben y disipan la energía transmitida a través del sistema, reduciendo así el impacto de las vibraciones tanto en las tuberías como en otros equipos conectados a ellas. Esta reducción del estrés vibratorio ayuda a prevenir la acumulación de microfracturas, fallas por fatiga y desgaste general que podrían comprometer el funcionamiento del sistema. rendimiento a largo plazo . Además, para sistemas de tuberías en regiones sísmicas , la capacidad de absorber golpes y vibraciones es crucial para mantener la integridad del sistema durante terremotos o movimientos de tierra. En sistemas dinámicos, las juntas de expansión de fuelle metálico protegen eficazmente el sistema de los efectos dañinos del choque mecánico, aseguryo continuidad operativa y confiabilidad .

Permitir el movimiento

Los sistemas de tuberías deben poder adaptarse a varios tipos de movimiento debido a diferentes condiciones operativas. Estos pueden incluir movimiento axial (expansión y contracción longitudinal), movimiento lateral (cambios de lado a lado), y movimiento angular (torcer o doblar). Juntas de dilatación de fuelle metálico están diseñados para manejar estos movimientos, proporcionando la flexibilidad necesario para evitar que la tubería experimente tensiones mecánicas indebidas. El movimiento axial es particularmente común en sistemas expuestos a cambios de temperatura, donde la longitud de la tubería fluctúa a medida que se expande y contrae. Los movimientos laterales y angulares pueden resultar de actividad sísmica, asentamiento del suelo o cambios en la alineación de la tubería. Sin la capacidad de compensar estos movimientos, los oleoductos pueden volverse desalineado , resultando en concentraciones de estrés , potencial rupturas , o fallas conjuntas . La flexibilidad inherente a las juntas de expansión de fuelle metálico garantiza que el sistema pueda acomodar cambios dinámicos y desalineaciones sin comprometer su estabilidad estructural . Esto permite flujo continuo , mantiene alineación , y mejora la longevidad tanto del oleoducto como de sus estructuras de soporte.

Prevención del estrés mecánico

La tensión mecánica en las tuberías puede surgir de diversas fuentes, incluidas fluctuaciones de presión, factores ambientales y movimientos del sistema. Con el tiempo, este estrés puede acumularse y provocar debilidades estructurales , como agrietamiento , corrosión , o fatiga . Las juntas de expansión de fuelle metálico desempeñan un papel vital en la absorción de estas tensiones al proporcionar un amortiguador flexible que puede ajustarse a las fuerzas cambiantes ejercidas sobre el sistema. La junta de dilatación distribuye eficazmente las cargas mecánicas y evita que se concentren en áreas específicas de la tubería. Sin dicho mecanismo de compensación, los sistemas de alta presión podrían sufrir puntos de tensión localizados eso eventualmente causaría el fracaso. lo inherente flexibilidad La unión de fuelle metálico le permite actuar como mecanismo de protección, salvaguardando la integridad del sistema y sus componentes, y reduciendo así la probabilidad de fugas o fallas catastróficas. Al absorber y distribuir uniformemente la tensión, la junta de expansión mitiga el riesgo de rotura de tuberías, fallas de equipos o riesgos de seguridad, que de otro modo podrían resultar en costosos tiempos de inactividad y reparaciones.

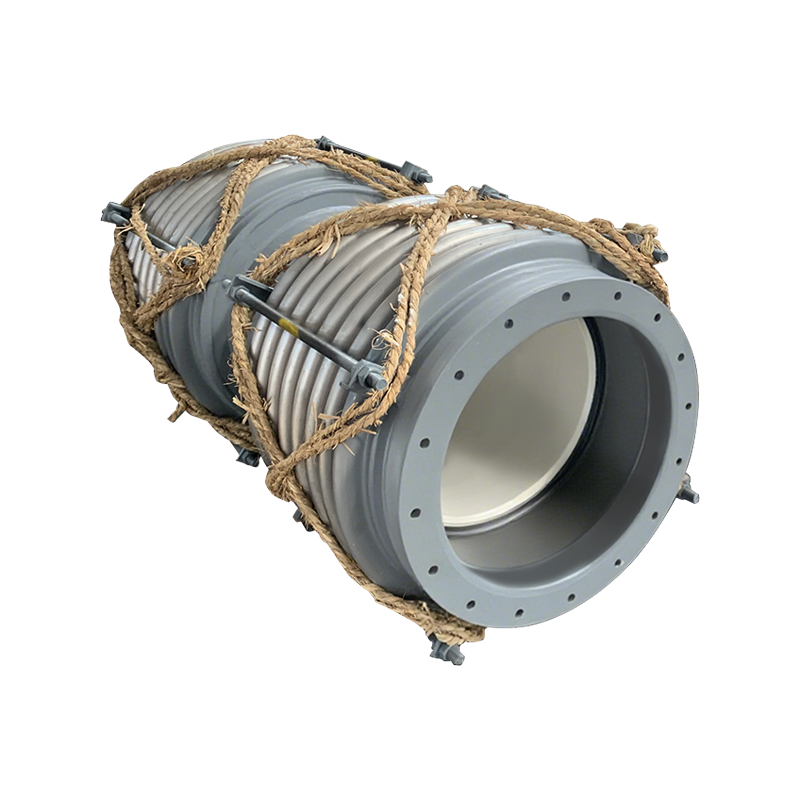

Compensador metálico

Reducir la tensión en las estructuras de soporte

Los sistemas de tuberías dependen de estructuras de soporte como soportes, colgadores y soportes para mantener las tuberías en su lugar y evitar su movimiento. Sin embargo, el fuerzas Las presiones ejercidas por la expansión térmica, la vibración o las fluctuaciones de presión pueden transferirse a estos soportes, lo que podría provocar su daño or deformación . Al absorber y acomodar estas fuerzas, juntas de dilatación de fuelle metálico ayudar a reducir la carga colocada sobre las estructuras de soporte. Esta función protectora asegura que los elementos de soporte no estén sometidos a tensiones innecesarias que podrían provocar su deterioro o fracaso. Como resultado, las juntas de fuelle metálico no sólo protegen el sistema de tuberías sino también salvaguardar la infraestructura de apoyo . Esto contribuye al conjunto estabilidad y seguridad del sistema, así como reducir el riesgo de falla estructural en los elementos de soporte. Al minimizar la tensión transferida al sistema de soporte, las juntas de expansión de fuelle metálico también reducen la necesidad de mantenimiento o reparaciones frecuentes de estos componentes, lo que lleva a ahorro de costos y longevidad mejorada del sistema .
